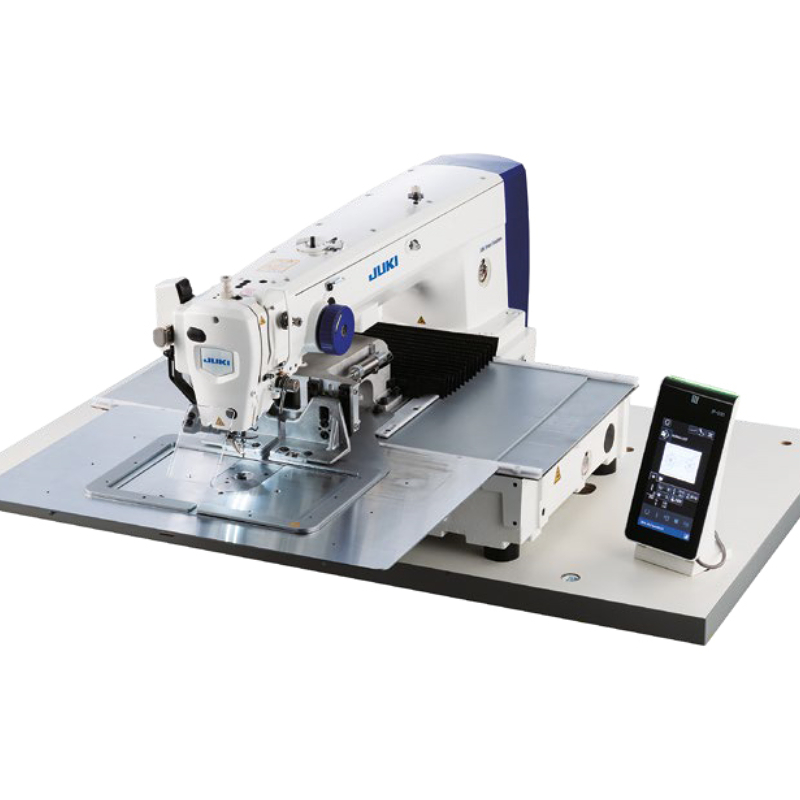

Računalno kontroliran ciklički stroj s funkcijom unosa
Serija AMS-221F dolazi u dva različita modela koji se razlikuju po području šivanja
2516 (X 250 mm × Y 160 mm)
AMS-221F-SS2516·HS2516
AMS-221F-SL2516·HL2516
Ovaj model šivaćeg stroja najprikladniji je za šivanje gornjih šavova / pričvršćivanje oblika odjevnih proizvoda općenito kao što su etikete i amblemi te torbe i cipele. Široko je primjenjiv na šivanje raznih vrsta šivaćih materijala i procesa.

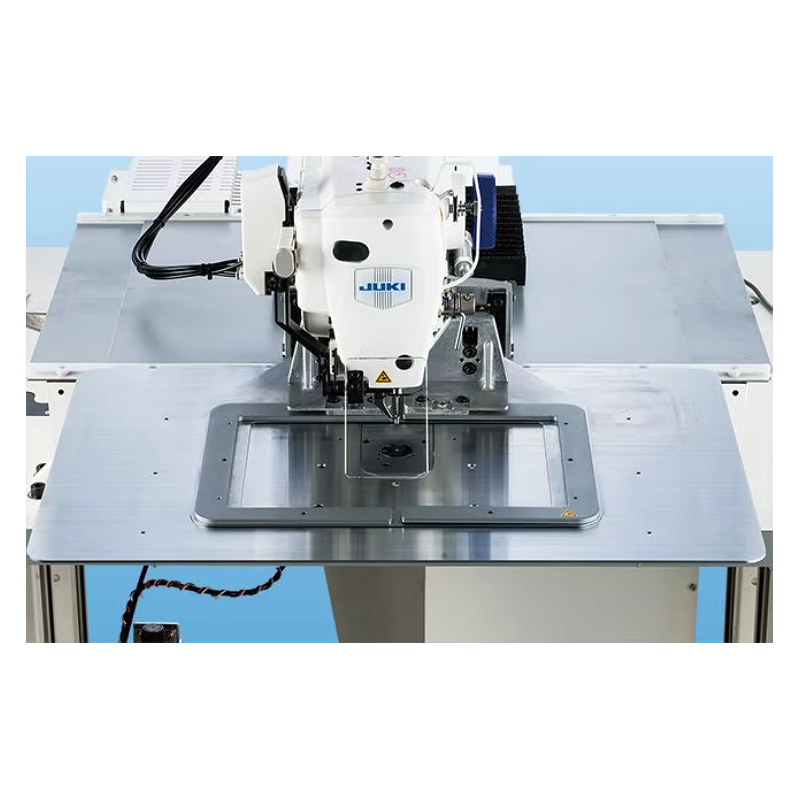

3020 (X 300 mm × Y 200 mm)
AMS-221F-HS3020·GS3020
Šivaći stroj primjenjiv je za šivanje proizvoda koji zahtijevaju šire područje šivanja od AMS-221F-2516. Ovaj model šivaćeg stroja najprikladniji je za šivanje dijelova unutrašnjosti automobila, pričvršćivanje ručki na torbe i šivanje/učvršćivanje čizama i cipela. Ovaj model šivaćeg stroja odgovara šivanju koje zahtijeva šivaću površinu srednje veličine.
Osigurana je najpreciznija ulazna točka igle u industriji
Jukijev jedinstveni visokoučinkoviti sustav kontrole transporta doprinose povećanju točnosti transporta, čime se smanjuje neravnomjerno uvlačenje materijala tijekom šivanja prema van/unutra. Za sustav napajanja okvira može se odabrati isprekidano ili kontinuirano napajanje.
Visokokvalitetni šavovi koji odgovaraju teškim i laganim materijalima
Mehanizam za stezanje konca i mehanizam za uvlačenje poboljšani su te se proizvode ljepše dovršeni šavovi. Funkcija ponovnog pokušaja glavne osovine može se odabrati s pomoću memorijskog prekidača što poboljšava snagu prodiranja igle pri šivanju teških materijala.
Proizvode se prekrasni šavovi bez ptičjih gnijezda (funkcija smanjenja ptičjih gnijezda)
Budući da se podrezivanje konca izvodi na početku šivanja, smanjuje se takozvano ptičje gnijezdo (zapetljavanje konca na početku šivanja), čime se dobivaju ljepši šavovi.
Funkcija kraćeg ostatka konca*
Budući da je položaj kontranoža promijenjen, duljina konca igle i konca špulice, koja ostaje na materijalu nakon podrezivanja konca, smanjena je na 5 mm ili manje. Kao rezultat toga, pričvršćivanje konca na kraju šivanja više nije potrebno.
* Funkcija smanjenja ptičjeg gnijezda i funkcija kraće preostale niti ne mogu se koristiti istovremeno.
Novorazvijena aktivna napetost
Aktivna napetost koja se koristi za podešavanje napetosti iglenog konca dodana je s novim funkcijama. Izlaz se može mijenjati memorijskim prekidačem između bočnog izlaza niske napetosti i bočnog izlaza visoke napetosti kako bi se omogućilo fino podešavanje napetosti konca u stvarnom području upotrebe. Ne samo da se napetost konca tijekom šivanja može mijenjati na igli, već se može podesiti i u skladu s debljinom materijala. Sve ove prilagodbe mogu se s lakoćom izvršiti bod po bod putem upravljačke ploče. Budući da su napetosti iglenog konca prilagođene u skladu s različitim uvjetima šivanja ponovljive, vrijeme promjene postavki smanjeno je u trenutku promjene procesa.
Upravljačka ploča s programabilnim funkcijama IP-500 (isporučuje se kao standard)
IP-500 novorazvijena je radna ploča koja dolazi sa zaslonom osjetljivim na dodir visoke rezolucije. Povećava se brzina odgovora na operaciju. Rukovatelj može unositi/uređivati podatke dok vizualno promatra ulazne točke igle. Naziv datoteke koji se sastoji od 12 alfanumeričkih znakova može se postaviti na dio podataka uzorka. Kao rezultat toga, moguće je upravljati uzorkom šivanja s pomoću naziva datoteke. Osim toga, s obzirom na to da je korektivna mjera dodatno prikazana uz poruku o pogreški, omogućeno je jednostavno resetiranje pogreške.
Kapacitet pohrane memorije glavnog tijela šivaćeg stroja dramatično je poboljšan
Podaci o šivanju stvoreni s IP-500 mogu se pohraniti u memoriju glavnog tijela šivaćeg stroja. Kapacitet je memorije za pohranu maksimalno 50 milijuna bodova i 999 uzoraka (maksimalno 50.000 bodova po uzorku).
Podaci o prilagodbama šivaćeg stroja prema proizvodu koji se šiva mogu se prenijeti na komercijalno dostupan android-tablet u beskontaktnom načinu rada. To omogućuje brzu provjeru jedinstvenih postavki, kao i potvrdu stanja šivaćih strojeva u šivaćoj liniji, čime se olakšavaju promjene postavki. Radna ploča također je standardno opremljena USB priključkom. Upravljanje podacima i ažuriranje softvera može se izvesti s lakoćom s pomoću USB flash pogona. Podacima o šivanju može se upravljati numerički kako bi se osigurala stabilna kvaliteta i smanjilo vrijeme potrebno za promjene postavki. Kvantificirani podaci o šivanju mogu se preuzeti izvana sa šivaćeg stroja s pomoću android-tableta ili USB flash pogona.

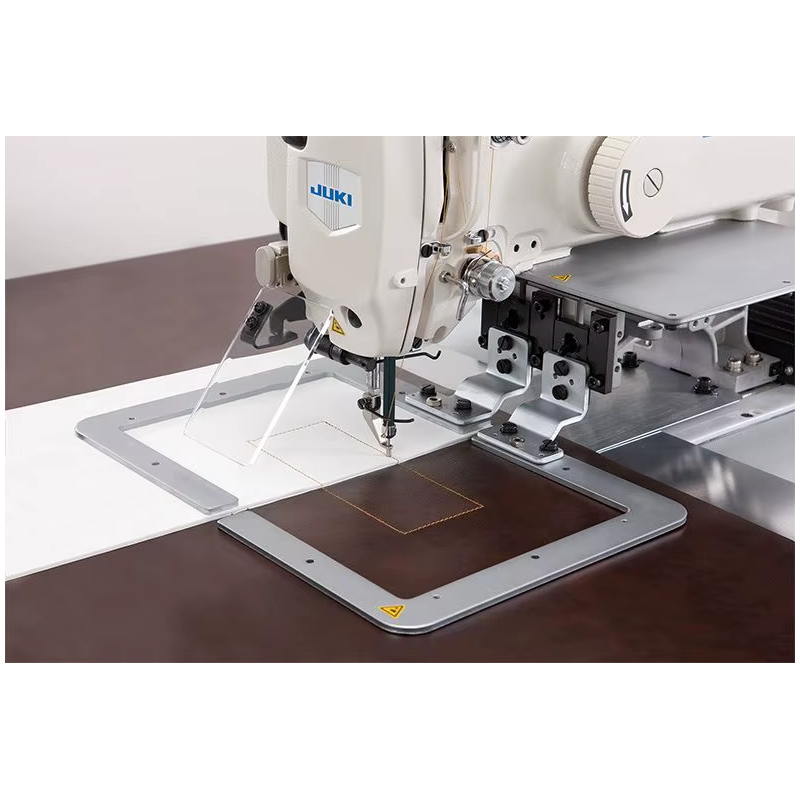

Dvije različite vrste okvira
Okvir dolazi u dvije vrste – jedan je monolitni, a drugi je sa zasebnim pogonom (koji se sastoji od zasebnog desnog i lijevog dijela). Budući da se desnim i lijevim dijelovima sa zasebnim pogonom može upravljati neovisno, obećano je lakše postavljanje materijala ispod okvira. Količina podizanja i brzina podizanja/spuštanja okvira mogu se postaviti odvojeno za desni i lijevi dio.

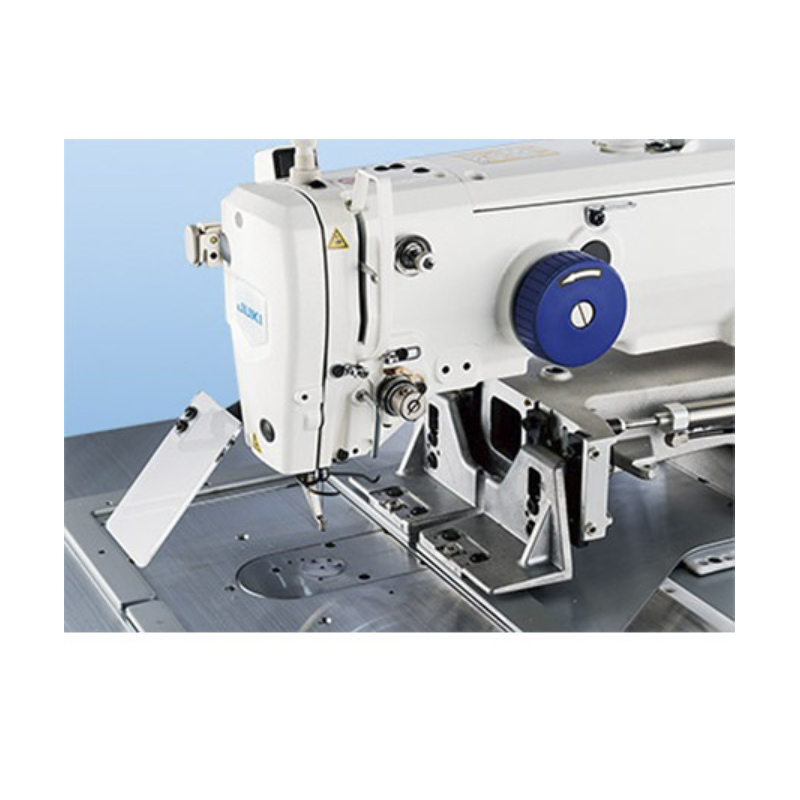

Prihvatna papučica
Visina donje mrtve točke prihvatne papučice može se mijenjati bez dodatnih koraka kako bi se odgovorilo na šivanje višeslojnih dijelova materijala.
(Standardno: 0 – 3,5 mm; maksimalno: 0 – 7,0 mm)
Prihvatna papučica stabilno drži materijal za šivanje, čime se sprječavaju problemi šivanja kao što je preskakanje uboda i lomljenje konca. Osim toga, prihvatna se papučica može držati na željenoj visini u skladu s debljinom materijala, čime se sprječava oštećenje šivaćeg proizvoda. Budući da je visina podizanja papučice povećana s uobičajenih 20 mm na 25 mm, povećava se lakoća postavljanja materijala na šivaći stroj.

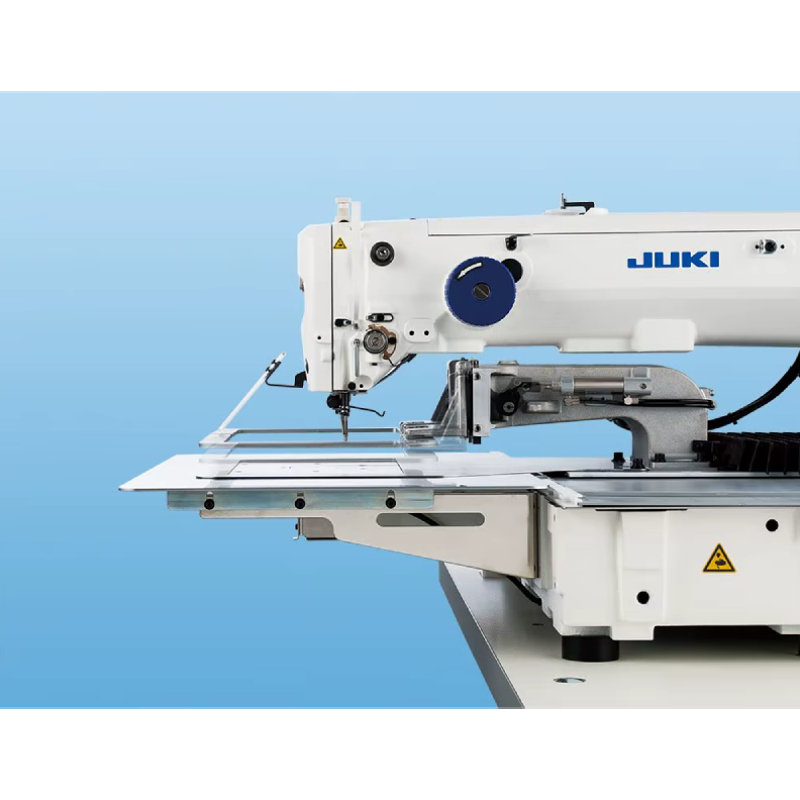

Okvir s dvostrukim hodom
Okvir se može spustiti u dva koraka. Vrlo je prikladan za fino pozicioniranje materijala na šivaćem stroju. Visina zaustavljanja okvira može se lako postaviti po želji.
Nemagnetski pomoćni poklopac ubodne ploče
Nemagnetski je materijal ugrađen u pomoćni poklopac ubodne ploče, stoga magnetski otpor ne utječe na pritisak papučice ili na izvedbu šivanja, čak i kada se koristi magnetna ubodna ploča.
Namotač špulice
Ovaj uređaj za namatanje špulice ne zahtijeva od rukovatelja da namota konac na špulicu na početku postupka namatanja špulice. Uređaj za namatanje špulice počinje namatati špulicu tek stavljanjem špulice na nju.
LED svjetlo
Standardno se isporučuje LED podesivo osvjetljenje kako bi omogućilo rukovatelju da s lakoćom provjeri točke ulaska igle. Ovo LED svjetlo može se podesiti u osvjetljenju do takve razine da rukovatelj s lakoćom obavlja posao šivanja, čime se pridonosi poboljšanoj radnoj učinkovitosti.
Smanjenje potrošnje energije
AMS-221F usvojio je sustav izravnog pogona s pomoću kompaktnog AC servomotora. Zahvaljujući mogućnostima koje omogućuje sustav izravnog pogona, kao što je značajka isključenog prikaza zaslona na ploči i značajka isključenog pokretanja motora, potrošnja energije je smanjena za 12,2 % u usporedbi s AMS-221EN.
Smanjenje buke/vibracija
Smanjena buka/vibracije pomažu u stvaranju radnog okruženja pogodnog za rukovatelja.
SPECIFIKACIJA ZA MODELE AMS-221F-SS2516 I AMS-221F-SL2516
- za lagane do srednje teške materijale
- tip okvira: monolitni okvir (AMS221F-*S), okvir sa zasebnim pogonom (AMS221F-*L)
- područje šivanja: 250 mm x 160 mm
- maksimalna brzina šivanja: do 2800 uboda/min
- maksimalna duljina boda: 12.7 mm
- hod iglenjače: 45.7 mm
- podizanje prihvatne papučice: 25 mm
- hod prihvatne papučice: 4 mm (0 – 10 mm)
- sustav igala: DP×5 (#14)
- debljina konca: #80 – #20
- grajfer dvostrukog kapaciteta
- polusuha glava stroja
- podmazivanje grajfera: minutno količinsko podmazivanje
- broj uzoraka koji se mogu pohraniti u memoriju: glavna memorija: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka); vanjski mediji: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka).
SPECIFIKACIJA ZA MODELE AMS-221F-HS2516 I AMS-221F-HL2516
- za srednje teške i teške materijale
- tip okvira: monolitni okvir (AMS221F-*S), okvir sa zasebnim pogonom (AMS221F-*L)
- područje šivanja: 250 mm x 160 mm
- maksimalna brzina šivanja: do 2800 uboda/min
- maksimalna duljina boda: 12.7 mm
- hod iglenjače: 45.7 mm
- podizanje prihvatne papučice: 25 mm
- hod prihvatne papučice: 4 mm (0 – 10 mm)
- sustav igala: DP×17 (#18)
- debljina konca: #50 – #2
- grajfer dvostrukog kapaciteta
- polusuha glava stroja
- podmazivanje grajfera: minutno količinsko podmazivanje
- broj uzoraka koji se mogu pohraniti u memoriju: glavna memorija: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka); vanjski mediji: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka).
SPECIFIKACIJA ZA MODEL AMS-221F-HS3020
- za srednje teške i teške materijale
- tip okvira: monolitni okvir
- područje šivanja: 300 mm x 200 mm
- maksimalna brzina šivanja: do 2800 uboda/min
- maksimalna duljina boda: 12.7 mm
- hod iglenjače: 45.7 mm
- podizanje prihvatne papučice: 25 mm
- hod prihvatne papučice: 4 mm (0 – 10 mm)
- sustav igala: DP×17 (#18)
- debljina konca: #50 – #2
- grajfer dvostrukog kapaciteta
- polusuha glava stroja
- podmazivanje grajfera: minutno količinsko podmazivanje
- broj uzoraka koji se mogu pohraniti u memoriju: glavna memorija: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka); vanjski mediji: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka).
SPECIFIKACIJA ZA MODEL AMS-221F-GS3020
- za teške i jako teške materijale
- tip okvira: monolitni okvir
- područje šivanja: 300 mm x 200 mm
- maksimalna brzina šivanja: do 2800 uboda/min
- maksimalna duljina boda: 12.7 mm
- hod iglenjače: 45.7 mm
- podizanje prihvatne papučice: 25 mm
- hod prihvatne papučice: 4 mm (0 – 10 mm)
- sustav igala: DP×17 (#23)
- debljina konca: #50 – #2
- grajfer dvostrukog kapaciteta
- polusuha glava stroja
- podmazivanje grajfera: minutno količinsko podmazivanje
- broj uzoraka koji se mogu pohraniti u memoriju: glavna memorija: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka); vanjski mediji: maksimalno 50 milijuna šavova, 999 uzoraka (maksimalno 50,000 šavova/uzoraka).
